MVR技術在化工廢水處理領域的應用案例分析
來源：本站日期：2019-08-15 01:24:11 瀏覽：5302
項目名稱：MVR技術在河北精細化工行業廢水處理案例中的應用
蒸發器類型：MVR蒸發器
設備規格：處理量3t/h
項目概述：
客戶公司為河北廊坊的精細化工企業，該公司主要生產矽酸鋁，此次處理物料為矽酸鋁的生產廢水。本係統的設計處理對象為3t/h含硫酸鈉、氯化鈉鹽廢水。采用了MVR蒸發技術工藝，MVR技術在節能降耗方麵頗具優勢。
水質情況分析：
客戶所要處理的物料主要成分為氯化鈉、硫酸鈉鹽。草莓丝瓜向日葵黄瓜榴莲污绿巨人技術部水質測試組對客戶水質進行測試，根據原水水樣濃度、氯離子濃度、原水COD、原水PH值、原水鈉離子濃度、原水鈣離子濃度等進行技術分析測試，針對所測得水質實驗數據進行蒸發工藝技術選型。
物料成分中除了氯化鈉、硫酸鈉鹽，還含少量COD（化學需氧量）：182mg/L，鈣離子：58.4mg/L，PH：7。
工藝技術設計分析：
由於該化工企業的含鹽廢水成分複雜，無法使用單一方式一步處理，因此康景輝根據廢水中含鹽量和有機物濃度的不同，考慮到後期的運行成本，推薦係統選用MVR蒸發技術處理該廢水，又由於該廢水濃度提高後如果不攪動很容易掛壁，所以考慮采用采用組合工藝，利用MVR技術與強製循環技術相結合的工藝模式進行該廢水的處理，即MVR技術+強製循環的組合工藝。
（實驗室進行水質測試分析時的水質對比圖）

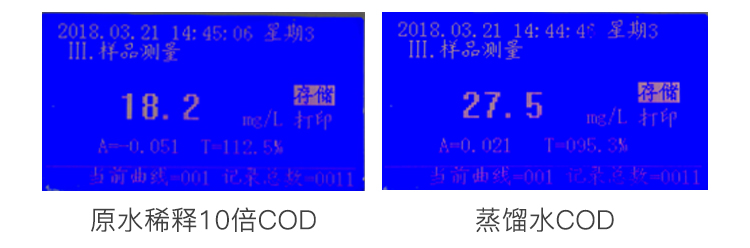

（COD/氨氮測定儀測定處理前後COD含量對比）
工藝流程描述：
蒸發係統的流程：
物料流程：原水（處理後的原液）→預處理係統→預熱係統→蒸餾水預熱→不凝氣預熱→MVR技術+強製循環工藝蒸發器→出料→離心機→母液回流或者外排（物料離心打包）→固體產出
預熱工藝：處理後的原液經泵至蒸發係統的預熱係統。即：3000kg/h的原液和返回的150kg/h母液首先進入預處理係統，去掉不利於蒸發的鈣離子以及COD等，再進入預熱係統。
首先原液（30℃）通過蒸餾水預熱器與MVR蒸發器排出的高溫冷凝水（112℃）進行預熱，原液預熱到95℃,蒸餾水降溫到40℃ ，換熱後的蒸餾水通過管道輸送至汙水處理站進行處理。通過一級預熱後的熱物料再經過不凝氣預熱器與不凝氣（112℃）換熱，進一步回收係統中剩餘能量，原液升溫至105℃，不凝氣通過管道輸送至尾氣處理係統。
預熱後的混合液再進入MVR強製循環蒸發器的循環泵的進口，物料經過循環泵的作用，在加熱室吸收蒸汽側的熱量，然後在結晶器沸騰，沸騰蒸發的二次蒸汽上升，濃縮液受重力影響停留在分離器底部。經過蒸發後，分離器的料液濃度上升，物料濃度達到60%，排出分離器，進入稠厚器，再進入離心機，得到的晶體126kg/h排出係統,150kg/h的母液返回係統。
強製循環蒸發結晶工藝：濃縮後的物料經強製循環泵進入強製循環蒸發器，流動過程中受換熱管外壓縮後的蒸汽加熱，物料進入結晶分離器後沸騰蒸發，物料以一定的流速（1.8～2.5m/s）通過加熱管及強製製循環蒸發器保持一定的靜壓，這樣可以有效的緩解強製循環蒸發器換熱管的結垢問題。蒸發產生的二次蒸汽進入分離室，濃縮液停留在結晶分離室內育晶。
結晶分離工藝：待分離器內的結晶物料達到設計要求後，通過晶漿泵排出分離器，進入稠厚器，晶漿上清液通過溢流裝置進入母液罐；稠厚的鹽通過離心機分離出硫酸鈉鹽，離心母液進入母液罐暫存。
母液回流工藝：通過離心和溢流的母液溫度降低，通過母液罐夾套用蒸汽對母液進行預熱，使物料溫度達到 102℃；然後利用母液泵輸送至係統內繼續蒸發結晶； 在蒸發濃縮倍數增大時，可外排部分母液進汙水處理站後續處理。
二次蒸汽流程：
二次蒸汽→除霧→加熱器蒸汽側→冷凝→回收熱量→排出係統
蒸發產生的二次蒸汽夾帶有少量的液滴，蒸發產生的二次蒸汽在分離器內以一定的速度上升，進入在分離器內設有特殊結構的除霧裝置，通過逆流洗滌，將二次蒸汽中夾帶的微小液滴洗滌出來，重新進入料液。經過除霧後的二次蒸汽進入壓縮機的進氣口， 經過壓縮機做功，溫度由99.93℃提升到116.05℃，再沿著二次蒸汽出口管道，離開壓縮機出氣口後進入係統主加熱室，釋放潛熱，冷凝成水。
冷凝水進入冷凝水緩衝罐，冷凝水則通過排水泵送往蒸餾水預熱器，降溫釋放熱量給原液，最終冷凝水進入汙水處理站。
MVR技術+強製循環技術的優勢：
選用MVR技術是因為該技術節約蒸發成本，使用MVR技術可以節省大量能源消耗，降低運行成本效果可觀，增加相當的經濟效益。
強製循環泵為一大流量低揚程的軸流泵，為強製循環蒸發結晶配套使用，為晶體生長提供足夠的循環速度，有效快速降低溶液過飽和，避免溶液爆發成核，有效提高加熱室管間流速，增大傳熱係數的同時避免物料堵管。
MVR強製循環蒸發器的特點：
1、節能高效、單位能耗低；
2、工藝簡單、實用性強；
3、蒸發速率高、濃縮比重大、抗鹽析、抗結垢、防結焦。
MVR強製循環蒸發器的現場實拍：
